在集中供热、中央空调、工业冷热循环、地下管网等场景，插入式、超声波热量计长期浸泡、受潮、积尘，内部计量电路板、传感元件极易进水短路，插入式热量仪器外壳定制成为设备稳定计量的关键。热量计铝合金外壳凭借高强度、高导热、IP68密封防水、电磁屏蔽的优势，完美适配超声波热量计长期恶劣工况，专业定制可根据电路板、传感器、通讯接口量身打造密封腔体。本文以L09A型号IP68防水热量计外壳定制案例为核心，详细介绍参数、加工工艺、材质性能与行业落地价值。

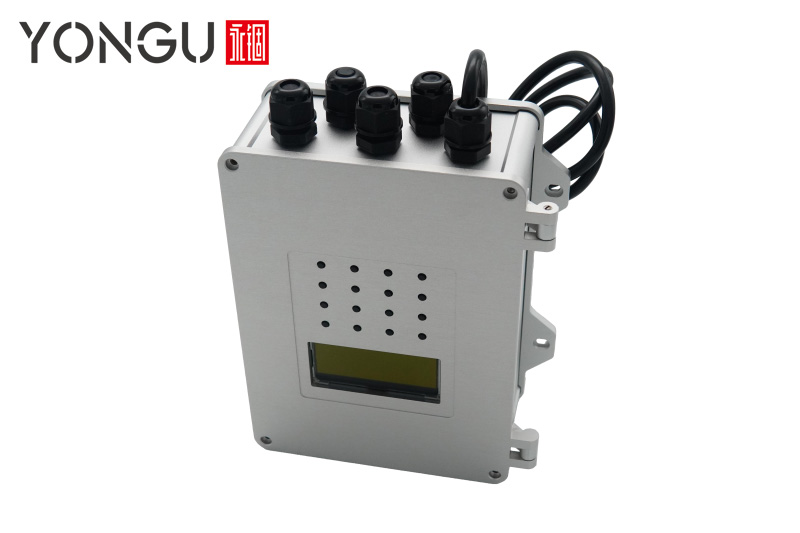

本次定制专为插入式热量计、超声波热量计开发，选用L09A标准型材型号(监测仪器铝合金防水外壳)，整机外部尺寸185x135x60mm；
基材搭配6063-T5、6061合金、5052-H32三类工业铝型材，表面统一采用阳极氧化喷砂皓月银处理，整机通过精密点胶密封实现IP68顶级防水等级，可长期水下浸泡、全天候户外埋地使用；全流程CNC、激光、密封点胶精密加工，尺寸公差控制±0.1mm，兼顾散热、防水、抗振动、抗酸碱腐蚀四大核心需求。
| 部件分类 | 部件名称 | 定制尺寸(mm) | 材料信息 | 表面处理 | 标准加工工序 |
|---|---|---|---|---|---|
| 上盖组件 | 上盖 | 120x177.85x6 | 6061合金 | 喷砂皓月银 | CNC→攻牙→打磨去毛刺→喷砂→氧化→点胶→包装 |
| 下盖组件 | 下盖 | 194x124x6 | 6061合金 | 喷砂皓月银 | 锯→CNC→打磨去毛刺→喷砂→氧化→压铆→点胶→包装 |
| 壳体主体 | 壳体 | 120x160x53.2 | 6063-T5 | 喷砂皓月银 | 锯→CNC→攻牙→喷砂→氧化→包装 |
| 安装配件 | 翻盖固定件 | / | 5052-H32 | 喷砂皓月银 | CNC→倒角→打磨去毛刺→喷砂→氧化→包装 |
| 安装紧固件 | 定制固定螺柱 | / | 普通碳钢 | 毛坯 | / |
| 紧固螺丝1 | SUS304内六角螺丝 | M3x8 | SUS304不锈钢 | / | / |
| 紧固螺丝2 | 碳钢镀镍沉头螺丝 | M2.5x6 | 普通碳钢 | / | / |
 |
 |
 |
整套超声波热量计外壳围绕密封防水核心设计差异化工序，重点增加密封点胶工艺，杜绝渗水、水汽渗入腔体，适配地下管网、水下设备工况。
上下盖密封加工：6061合金板材经CNC铣削密封槽，精准匹配防水胶条，攻牙预留紧固孔位；下盖额外增加压铆工艺，加固内部安装基座；完成打磨、喷砂、阳极氧化后进行全自动点胶，形成连续密封胶层，是实现IP68防水的核心工序。
壳体加工：6063-T5铝型材锯切定尺120x160x53.2mm，CNC铣出腔体空间与线路槽，攻牙用于上下盖锁合，阳极氧化形成致密防腐膜，隔绝地下水、酸碱污水侵蚀。
翻盖固定件加工：5052-H32防锈铝CNC成型、倒角去锐边，统一喷砂氧化，作为检修翻盖支撑件，拆装方便且不破坏整体密封结构，方便热量计后期校准、数据调试。
结合供热管网潮湿、温差大、长期浸水工况，三种铝型材分工匹配壳体、盖板、安装配件，兼顾防水、散热、抗振需求：
6061合金：上下盖专用材料，CNC铣槽精度极高，密封槽平整无台阶，保障胶条完全贴合；强度高，长期水压、土壤挤压不易变形开裂，防水密封性持久稳定。
6063-T5铝型材：主体壳体，导热性能优异，热量计电路板、供电电池发热可快速导出，避免高温造成计量漂移；挤压型材成本可控，适合批量量产超声波热量计外壳。
5052-H32防锈铝：翻盖固定件，耐盐雾、耐污水腐蚀，地下埋地多年不易生锈断裂，塑性好可加工异形安装结构。
SUS304不锈钢螺丝：长期浸水不生锈卡死，多次拆装螺纹不滑丝，保障IP68密封结构长期不松动。
1. 防水失效、设备报废：普通外壳无精密点胶，雨水地下水渗入故障率45%；本款IP68密封工艺，长期浸水渗漏故障率降至0.3%以内，大幅降低管网运维成本。
2. 高温计量漂移：塑料外壳散热差，连续工作计量误差超3%；铝合金壳体散热效率提升62%，热量计量误差稳定控制在±1%内，满足供热贸易结算标准。
3 地下腐蚀老化：普通材质半年氧化破损；阳极氧化全铝结构耐盐雾500小时，埋地使用寿命延长4倍以上。
4. 振动松动漏水：管道水流冲击长期振动；压铆+多点锁合结构，抗振动性能提升65%，密封胶层不会因振动脱开。
5. 非标电路板难适配：标准腔体开孔单一；支持电路板、NB-IoT、RS485通讯接口非标开孔定制，装配错位率低于0.5%。
1. 计量稳定性升级：IP68防水+高效散热，全年计量数据稳定，热力公司抄表误差投诉降低70%。
2. 生产装配提效：模块化拆分盖板、壳体、固定件，批量装配效率提升48%，整机装配工时缩短20分钟。
3. 售后维护成本下降：防水抗腐耐用，整机返修率降低43%，管网现场维修频次大幅减少。
4. 产品市场竞争力：IP68铝合金防护作为核心卖点，超声波热量计产品溢价提升28%，渠道复购率上涨26%。
1. 工况专属密封设计：针对供热、制冷、地下管网浸水环境优化密封槽、点胶工艺，稳定达到IP68防水标准。
2. 高精度加工：依托本案例标准尺寸精工打造，同时支持多规格尺寸适配、结构二次优化设计、非标异形定制以及专属开模定制，公差严格控制在±0.1mm，适配计量板、传感器精密装配。
3. 多元工艺可选：喷砂、拉丝、多种阳极氧化色系，兼顾户外抗老化与工业设备外观质感。
4. 灵活交付：支持小批量样机打样、大批量热力设备量产，缩短仪器上市周期。
总结：热量计铝合金外壳是插入式、超声波热量计长期户外、埋地、水下工况的核心防护载体，专业插入式热量仪器外壳定制通过IP68密封点胶、多材质铝合金搭配、高精度CNC加工，彻底解决渗水、高温漂移、腐蚀老化等行业难题，提升热量计量精准度与设备使用寿命，为供热、中央空调、工业能源监测设备提供稳定可靠外壳解决方案。
