大/中/小型机器人控制器散热铝合金机箱选型指南

自动化集成商、设备厂商在采购机器人控制器外壳时，常遇到散热不足导致设备死机、电磁干扰破坏总线信号、壳体尺寸不符无法装机、车间粉尘水汽侵蚀内部元器件等难题。铝合金型材凭借超高导热性能、工业级屏蔽能力，成为机器人控制器外壳的主流材质。本文结合小型协作机器人、中型六轴机器人、大型重型控制柜三类设备的硬件特性，拆解标准化铝合金散热机箱选型逻辑，搭配永锢壳体专属匹配方案，一站式解决机器人控制器外壳选型痛点。

一、按设备规格划分：三类机器人控制器外壳基础参数标准

工业机器人控制器根据负载、轴数分为小型、中型、大型三类，对应机器人控制器外壳的尺寸、安装方式、散热负荷、防护等级需求差异显著，选型前需先匹配设备规格：

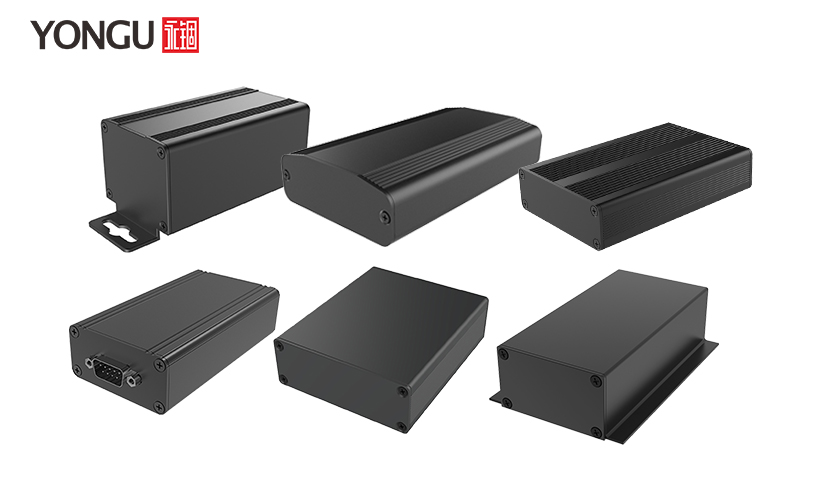

1. 小型/协作机器人控制器（SCARA/Delta桌面机器人）

· 常规壳体尺寸：160×110×60mm ~ 252×173×67mm

· 安装方式：DIN导轨安装、壁挂式，节省控制柜内部空间

· 硬件特征：功率低、接口精简，以EtherCAT总线、示教器接口、少量I/O端口为主

· 壳体核心需求：轻量化、紧凑型结构、基础被动散热、IP54防尘防水

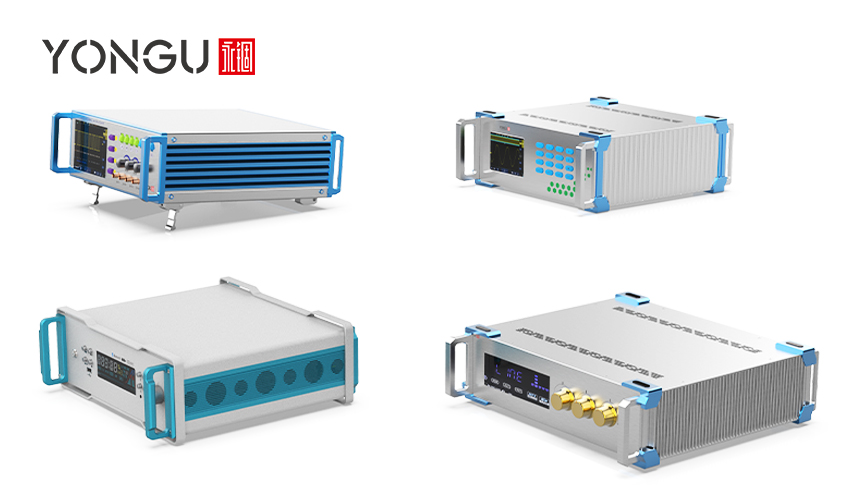

2. 中型六轴工业机器人控制器（流水线焊接、搬运、点胶设备）

· 常规壳体尺寸：420×450×140mm ~ 482×178×320mm

· 安装方式：独立放置箱体、壁挂安装，如需集中机柜集成则选用机架专用机箱

· 硬件特征：多伺服驱动、多路以太网/CAN总线接口，发热量大，是机器人控制器外壳散热设计核心难点

· 壳体核心需求：一体式散热鳍片、≥40dB电磁屏蔽、IP54防护、模块化可扩展结构

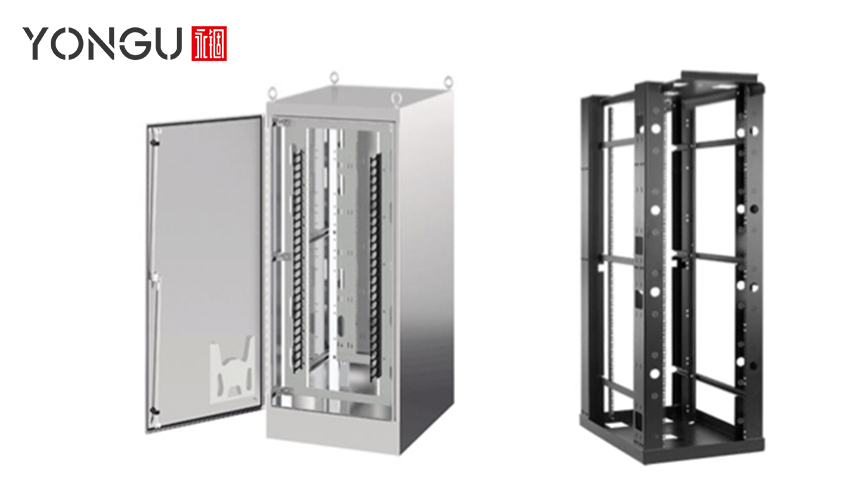

3. 大型重型机器人落地控制柜（多轴联动、重型码垛、金属切割机器人）

· 常规壳体尺寸：780×680×600mm ~ 800×600×500mm，独立落地安装

· 硬件特征：大功率驱动模组、多路扩展I/O，长期满负荷连续运行，发热负荷最高

· 壳体核心需求：散热齿+主动风道复合散热、高强度抗振动结构、大容量线缆走线空间、快拆检修面板

通用机器人控制器外壳材质标准

行业优质机器人控制器外壳统一采用双层铝合金搭配方案：主体型材选用6063-T5航空铝，导热系数200W/m·K，保障被动散热效率；面板、盖板使用5052-H32铝板材，折弯性能强、抗工业持续振动冲击；高端高发热机型可叠加专用散热涂层，进一步提升壳体热传导效率。

二、机器人控制器外壳适配七大主流工业行业，选型侧重各不同

不同生产车间的环境差异，直接决定机器人控制器外壳的防护、屏蔽、散热优先级，采购时需结合下游行业调整选型标准：

· 汽车制造行业：焊接、涂装车间粉尘、油污多，优先IP54散热铝合金机箱，强抗振壳体适配流水线24小时不间断作业；

· 3C电子制造：桌面协作机器人为主，选用小型DIN导轨式机器人控制器外壳，轻量化、小巧不占用产线空间；

· 金属加工行业：重型六轴机器人大功率控制器，壳体需加厚型材、加宽散热鳍片，强化散热；

· 食品饮料行业：分拣、码垛机器人壳体防水防尘性能拉满，IP54等级避免水汽腐蚀线路板；

· 新能源锂电/光伏行业：设备精密、发热量大，优先波浪齿散热结构机器人控制器外壳，杜绝高温停机；

· 医疗机器人行业：手术、康复机器人对信号稳定性要求极高，壳体屏蔽效能需稳定≥40dB，隔绝车间电磁干扰；

· 航空航天行业：高精度多轴控制器，壳体尺寸公差控制在±0.01mm，适配精密传感器、编码器模组。

三、永锢壳体3大系列铝合金散热机箱，精准匹配全规格机器人控制器外壳需求

针对大、中、小型机器人控制器差异化需求，永锢壳体标准化开发A、H、K三大铝合金机箱系列，覆盖标准款+非标定制款机器人控制器外壳，参数对比一目了然：

壳体系列	适配控制器类型	核心散热优势	安装方式	防护/屏蔽	定制能力
A系列散热齿机箱（A07-3U/4U）	中型六轴机器人独立式控制器	波浪型散热鳍片，热传导效率提升55%，纯被动散热满足常规功率设备	壁挂、开放式电控箱独立放置	IP54，屏蔽效能40dB	长宽模块化叠加，50/100mm长度拓展，面板自由开孔
H系列分体铝壳（H27-145W54H）	小型协作/桌面机器人控制器	一体成型铝合金腔体，预留导热垫安装位，搭建元件-壳体完整散热通路	DIN导轨嵌入式安装、壁挂两用	IP54防尘防水	六面全开孔定制，适配EtherCAT、示教器各类接口
K系列定制工业机箱（K23-200W55H）	特殊规格中型控制器、大型高功率落地控制柜、机柜集中上架控制器	散热齿+独立风道复合散热，支持加装风扇主动散热，适配超大发热模组	机架/落地/壁挂多安装方案	IP30-IP54分级可选，高精度型材公差±0.01mm	快拆检修面板、风道、散热结构、接口布局全非标定制

各系列选型使用建议

· 单台中型六轴机器人、无集中机柜上架需求项目：直接选用A系列机器人控制器外壳，外侧外露散热鳍片不受遮挡，被动散热效果充分发挥，标准规格无需开模，交付周期短，散热性能覆盖市面80%主流控制器功率；

· 桌面协作、小型Delta/SCARA机器人设备：H系列分体式铝壳为最优解，小巧紧凑适配控制柜内部DIN导轨排布；

· 大功率多轴、非标尺寸、重型落地控制柜，或是需要统一装入标准机柜集中上架的控制器项目：选择K系列定制机箱，可根据控制器功率调整散热结构，匹配特殊接口布局与机架/落地安装结构。

四、优质机器人控制器外壳五大核心评判指标

筛选铝合金散热机箱时，避开低价薄壁铝壳劣质款，重点核查以下硬性指标，保障机器人长期稳定运行：

· 散热性能：主体型材必须为6063-T5铝合金，被动散热机型带一体挤出散热齿，功率＞5kW控制器需预留风道/风扇安装位，工作温度稳定维持-10℃~50℃区间；

· 电磁屏蔽能力：工业总线设备最低屏蔽效能≥40dB，避免EtherCAT、CAN总线信号受变频器、电机电磁干扰；

· 防护等级：常规车间选用IP54，干燥无尘电控室可选用IP30，潮湿、油污车间禁止低于IP54标准；

· 结构强度：型材壁厚达标，通过工业抗冲击、抗振动测试，适配流水线长期连续运行；

· 维护便捷性：优先快拆式面板机器人控制器外壳，无需拆卸整机即可检修内部伺服、总线模块。

五、机器人控制器外壳非标定制服务说明

若市面标准铝合金机箱尺寸、散热、开孔无法匹配自有控制器主板，永锢壳体可提供全流程定制服务：

· 尺寸定制：调整机箱长宽高，适配小型紧凑型、大型落地式非标控制器；

· 散热定制：加宽加厚散热鳍片、增设独立风道、预留导热槽位、喷涂高导热涂层；

· 接口开孔定制：按照EtherCAT、以太网、CAN、急停、示教器等接口点位精准开孔；

· 结构定制：定制快拆面板、DIN导轨卡扣、机架安装耳、落地支撑底座。

六、选型常见问答

Q1：机器人控制器外壳为什么优先选择铝合金材质，不用塑料钣金？

A：塑料无导热能力，无法解决控制器发热问题；普通钣金钢导热系数极低，被动散热失效，且电磁屏蔽效果差。6063铝合金兼顾轻量化、高导热、电磁屏蔽三重优势，是工业控制壳体专用材质。

Q2：小型协作机器人控制器外壳选DIN导轨还是壁挂款？

A：控制柜内部集成安装选DIN导轨式H系列壳体；设备机身外侧独立安装，选择壁挂开孔款同系列铝壳，两种结构通用一套壳体本体，仅配件不同。

Q3：高功率六轴机器人控制器只用被动散热铝合金机箱够用吗？

A：常规3kW以内独立放置控制器选用A系列散热齿机箱，被动散热完全满足；功率超过5kW，或是需要装入密闭机柜使用，建议选用K系列风道复合散热机箱，加装散热风扇形成主动散热系统。

Q4：机器人控制器外壳电磁屏蔽数值多少才能达标？

A：自动化产线变频器、伺服电机电磁干扰强，机器人总线设备壳体屏蔽效能必须≥40dB，医疗、精密电子设备可升级更高屏蔽处理工艺。

总结

机器人控制器外壳选型需遵循“设备规格匹配+行业环境适配+散热屏蔽达标”三大核心逻辑：小型协作机器人选用H系列分体铝合金壳体；中型六轴机器人单独摆放、无需机柜集成场景优先A系列散热齿机箱；大功率、非标落地控制柜，或是多台控制器集中上架部署项目采用K系列定制工业机箱。永锢壳体全系列铝合金散热机箱统一采用6063-T5航空铝型材，兼顾散热、屏蔽、防护、安装多重工业需求，覆盖自动化行业全品类机器人控制器壳体配套。
