在硬件设备的研发周期中，结构工程师经常会面临一个棘手的问题：PCB和电路方案已经锁定，但由于在前期对壳体工艺缺乏宏观考量，导致产品在试产阶段频发装配干涉、散热不良或制造成本严重超标。
在多年铝合金壳体制造与一站式交付的经验中，永锢壳体发现，很多结构失效和成本浪费，往往源于“错配”——用做小设备的思维去做大机柜，或者用大型钣金件的标准去要求精密手持设备。从一手可握的医疗检测仪，到放置于车间的自动化控制柜，不同体积的设备对应的金属外壳工艺（CNC加工、铝型材或钣金制造）截然不同。
本文将为您深度解析：小型便携电子产品、中型工控设备与大型工业机柜，分别适配哪种铝合金壳体结构？

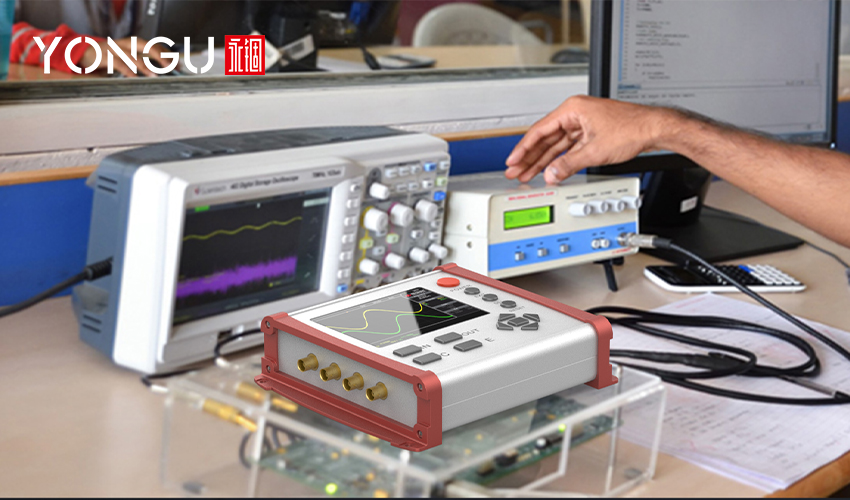

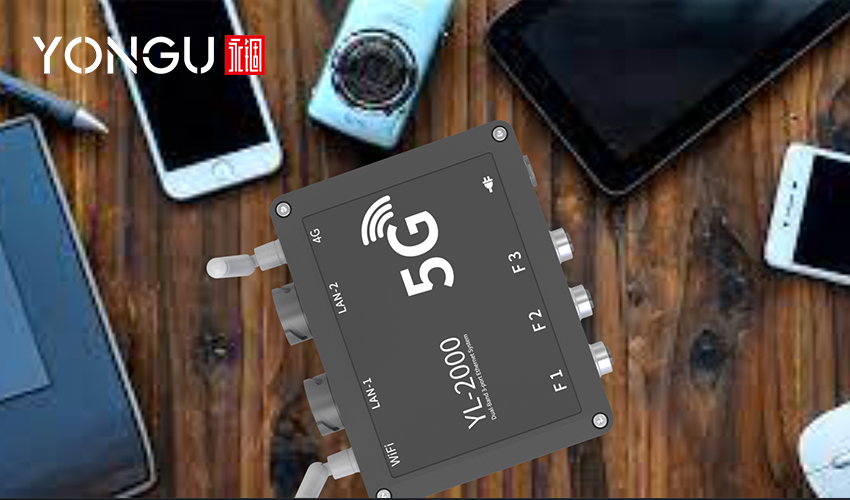

适用设备： 医疗手持检测仪、户外数据采集器、小型通信网关、军工单兵终端。
核心需求： 极致紧凑、轻量化、高IP防护等级（防水防尘）、美观的表面处理。
对于小型便携设备（体积通常小于0.005立方米），内部空间寸土寸金，对外壳的加工精度和结构紧凑度要求极高。
• 推荐结构与工艺：全CNC铣削结构 或 铝型材+CNC复合工艺
• 材料建议： 6061铝合金板材 / 6063铝型材
• 设计与制造建议：
- 全CNC加工（CNC aluminum enclosure）： 对于需要达到 IP67/IP68 防水级别的手持设备，采用 6061 铝合金整块材料进行 CNC 掏空是最佳选择。这种方式可以加工出极高精度的 O型圈密封槽和 PCB 安装柱，不仅结构强度高，且配合间隙可控制在 ±0.02mm 以内，完美解决复杂装配问题。
- 铝型材拉挤+端板： 如果产品呈长条状或管状（如工业传感器），采用定制 6063 铝型材作为主体，两端通过 CNC 加工盖板封口，不仅能保证良好的散热槽（Fin）结构，还能大幅摊薄量产成本。
- 表面处理： 小型便携产品与人体接触频繁，建议采用 120# 或 150# 细喷砂配合阳极氧化，触感细腻且防指纹。

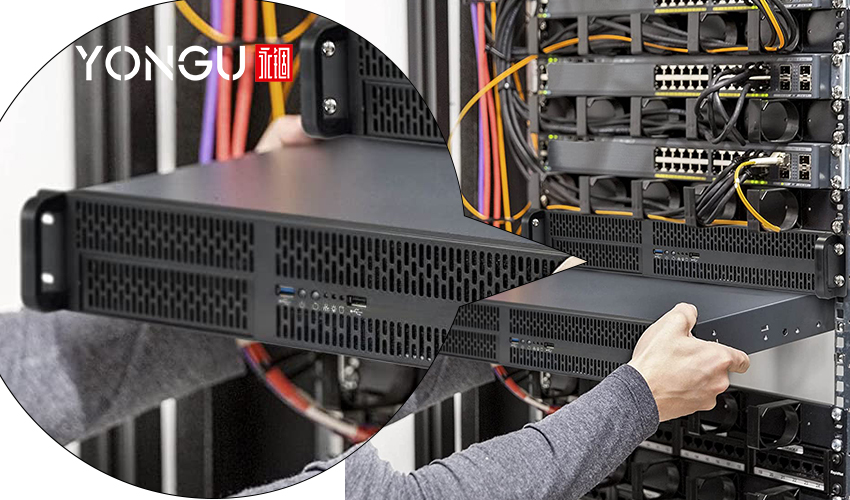

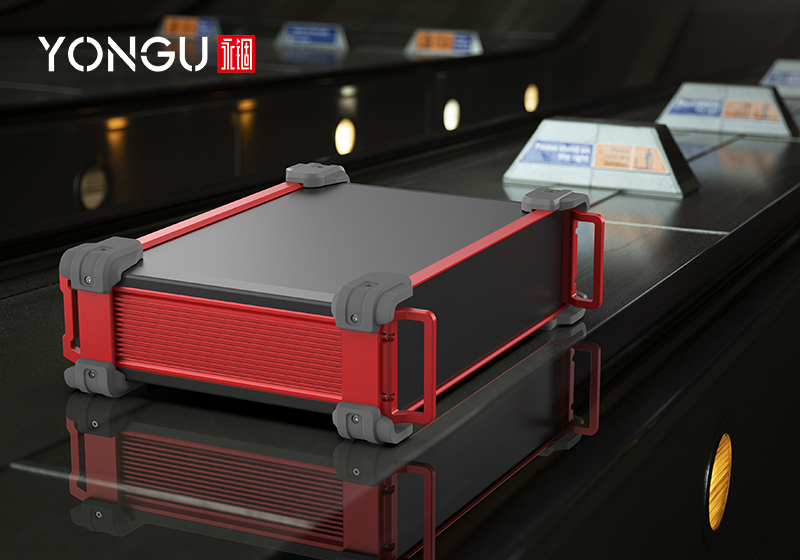

适用设备： 工业自动化控制器、仪器仪表壳体、19英寸标准通信设备、电力测控装置。
核心需求： 丰富的接口开口、EMC电磁兼容、标准的安装方式（如导轨安装、机架安装）、优异的被动散热。
中型设备（如 1U/2U/3U 尺寸或桌面级仪器）的设计痛点在于内部模块多、外部线缆接口密集，且需在一定的成本预算内实现批量化。
• 推荐结构与工艺：拼装式铝合金机箱 或 精密钣金折弯+压铆结构
• 材料建议： 5052铝板 / 6063组合型材
• 设计与制造建议：
- 拼装式铝合金机箱（Aluminum chassis）： 这是目前工控和仪器行业最成熟的方案。采用挤压成型的铝型材边框作为承重骨架，上下盖板采用 5052 铝板冲压或激光切割而成。这种结构的优势在于“模块化”，前面板可以通过 CNC 加工极其复杂的屏幕视窗和连接器孔位，而整体壳体（custom enclosure）又能通过螺丝快速组装，非常适合多品种、中小批量的工控设备厂家。
- 钣金外壳制造： 对于形状非标的中型设备，激光切割配合数控折弯是首选。设计时需特别注意，5052铝板折弯时需控制内R角（通常为壁厚的1-1.5倍），避免折弯处开裂。同时，对于接地和 EMC 屏蔽，可以在关键贴合面进行导电氧化或贴导电泡棉。

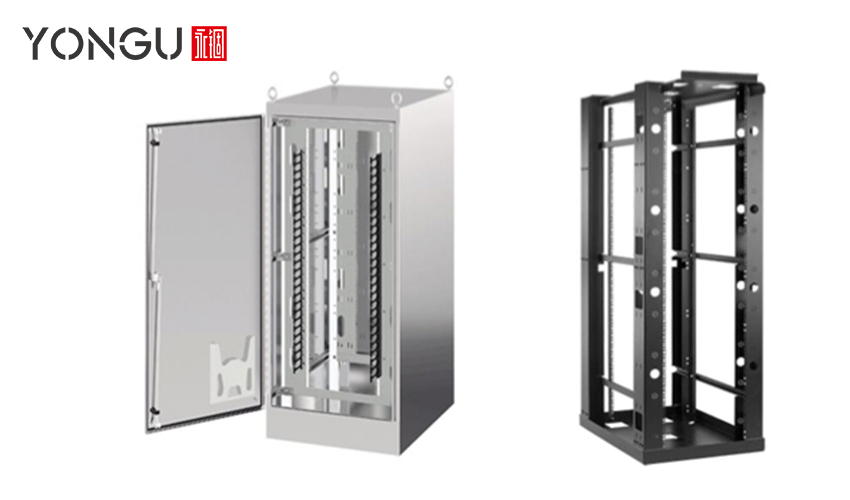

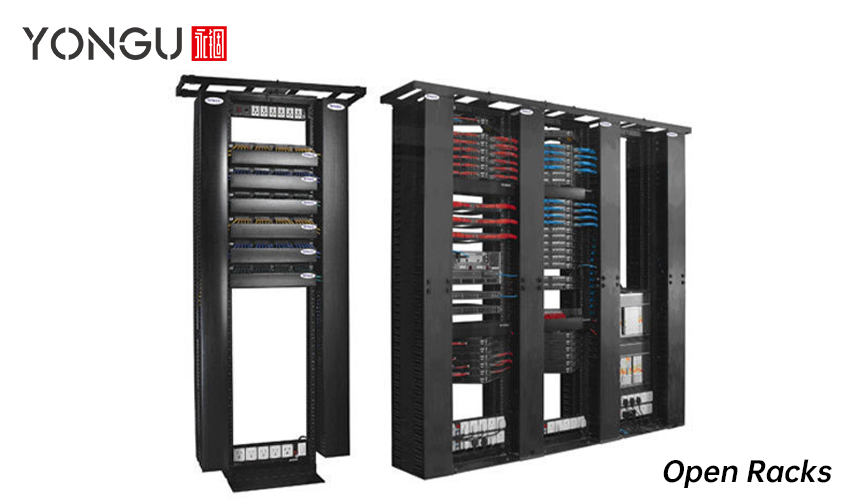

适用设备： 大型测试柜、自动化产线控制柜、储能电池柜、医疗落地式影像设备主机。
核心需求： 超强承重（内部可能有变压器或重型伺服驱动器）、人员安全防护、内部线缆管理与主动风道设计。
到了大型机柜级别（体积大于0.5立方米），全 CNC 或纯薄板折弯都会导致刚性不足或成本失控。
• 推荐结构与工艺：铝合金重型框架结构 + 厚板钣金焊接/铆接
• 材料建议： 重型工业铝型材骨架 + 2.5mm/3.0mm 5052铝板
• 设计与制造建议：
- 非标结构件开发： 大型壳体设计的核心是“骨肉分离”。以重型工业铝型材或折弯焊接的加强筋作为承重骨架（受力支撑），外部包裹钣金蒙皮（防护与美观）。这样既保证了机柜在吊装、叉车搬运时的不变形，也便于实现门板的铰链开合与快拆维护。
- 加工难点控制： 大型铝钣金件的焊接容易产生热变形。永锢壳体在制造大型壳体时，通常会采用冷金属过渡焊（CMT）或利用特定的铆焊夹具控制形变；或者直接采用拉铆螺母、抽芯铆钉的冷连接方式替代部分焊接，以提高外观平整度。
- 表面处理： 针对大型机柜，建议放弃阳极氧化（氧化池尺寸受限且易有色差），转而采用环保型户外粉末喷涂。这不仅能覆盖钣金加工的轻微刀痕或焊缝，还能提供绝佳的防腐蚀、防盐雾性能。
Q1: 我的设备产量初期只有 100 台，中型机箱选 CNC 还是钣金？
A: 对于中小批量（如100台），强烈建议选择“钣金外壳+CNC面板”或标准拼装式铝合金机箱。全 CNC 加工虽然精度极高，但在中型尺寸下机时费昂贵。钣金折弯不需要开模，激光切割灵活，是兼顾成本与功能的最优解。
Q2: 小型铝合金外壳如果要求 IP68 防水，设计上需要注意什么？
A: IP68 需要极高的密封压合力。除了外壳必须采用 CNC 精密加工以确保密封槽面的平面度和粗糙度，设计时还需选择合适的硅胶 O型圈压缩比（通常建议压缩 20%-30%），并确保螺丝锁附点分布均匀，避免壳体受力不均产生微翘曲。
Q3: 永锢壳体能够处理从小型 CNC 外壳到大型钣金机箱的所有工艺吗？
A: 是的。永锢壳体拥有完善的 CNC 加工中心与高精密数控钣金车间，我们的工程团队能根据您产品的尺寸、批量和应用场景，为您匹配最具性价比的制造工艺。
在项目开发中，没有一种外壳工艺可以“包打天下”。小型便携设备的极致 CNC 雕琢，中型仪器机箱的型材与钣金拼装，以及大型机柜的重型骨架与焊接，都需要工程师在研发初期进行合理评估。
永锢壳体专注于为仪器仪表、工业自动化、医疗与通信设备厂家提供一站式金属外壳智造服务。无论您是需要极高精度的CNC铝合金外壳加工、模块化的铝合金机箱定制，还是大型的钣金外壳制造与非标结构件开发，我们的结构工程师团队都已准备好为您提供从图纸优化、原型打样到批量生产的完整解决方案。如果您正在为下一个设备项目寻找可靠的外壳制造商，欢迎将您的需求发送给我们，开启专业定制之旅。
