信号转换盒外壳：UVC转SDI转换器铝外壳定制

随着户外直播、多机位学术会议以及多媒体教学等领域的快速发展，运动相机（如DJI Action系列、Pocket 3、Insta360等）因其轻量便携的特性，逐渐成为视频采集的重要工具。然而，在专业导播、切换台或长距离传输场景中，这些相机的UVC（USB Video Class）信号需要被转换为SDI、HDMI或CVBS等广播级/工业级接口信号。

在这种高负荷、多接口的转换设备中，芯片在处理高分辨率（如4K30）信号时会产生热量，且频繁的接口插拔对机械结构提出了更高的稳定性要求。为此，基于永锢壳体J24型号一体式铝外壳打造的信号转换盒外壳，凭借紧凑的结构与良好的散热能力，为该类转换设备提供了实用的硬件载体。

一、 核心底座：为何选择永锢J24型材外壳？

永锢J24是一款专为高适配性电子设备设计的型材铝外壳，其标准尺寸为：宽84mm × 高28mm × 长100mm。在进行转换器铝外壳定制时，该型号展现出以下几项特点：

• 结构强度高：采用6063-T5高品质铝合金型材，一体式拉伸成型，能有效抵御外界物理冲击，并为内部复杂的电路板提供稳固支撑。
• 自然导热散热：铝合金本身具有良好的导热性能。高频转换芯片在处理UVC转SDI或HDMI时产生的热量，可通过外壳大面积快速传导至空气中，保障设备在长时间工作下不因过热而影响性能。
• 接口定制灵活：前后挡板为分离式设计，并支持高精度的CNC六面开孔。这对于接口较多（Type-C、HDMI、BNC等）的信号转换设备而言至关重要。

关于永锢J24外壳的规格详情，可参考永锢官方产品链接：84*28-一体式铝外壳J24。

二、 定制细节：UVC转SDI转换器外壳定制方案

为了兼顾信号多路输出、供电以及现场快速安装的便利性，本案例中对永锢J24型材的前后两面进行了深度的精密CNC开孔与表面工艺定制：

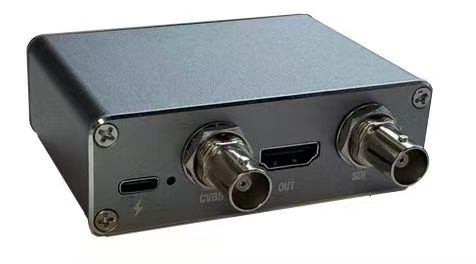

1. 前面板设计（多接口输出侧）

转换器前侧需要支持供电状态指示以及多种信号输出。定制后的前挡板依次布局：

• Type-C 供电接口（带闪电标识）与电源状态指示灯开孔。
• CVBS 信号输出口：采用标准的BNC母座开孔。
• HDMI OUT 信号输出口：精确的HDMI扁平孔位。
• SDI 信号输出口：标准的BNC母座开孔。

挡板表面进行了细腻的拉丝阳极氧化处理，结合精准的白色镭雕字符（如“CVBS”、“OUT”、“SDI”等），方便用户在不同光线环境下准确插拔。

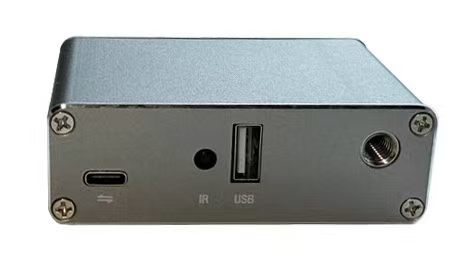

2. 后面板设计（数据输入与拓展侧）

转换器后侧作为信号源接入及拓展端，其挡板开孔包含：

• Type-C 数据输入接口（带双向传输标识）：用于连接运动相机的UVC信号源。
• IR 红外接收头开孔：用于接收遥控器信号以实现设备控制。
• USB-A 拓展接口。
• 1/4英寸标准相机螺丝孔位：直接集成在外壳一侧，方便现场操作人员利用怪手、1/4螺丝等配件将转换盒快速固定至三脚架或相机机架上。

三、 典型应用场景及接入流程

在实际应用中，基于永锢J24定制的UVC转SDI转换器外壳定制设备充当了非专业摄像机与专业广播电视级系统之间的连接桥梁。

1. 简便的系统接入流程

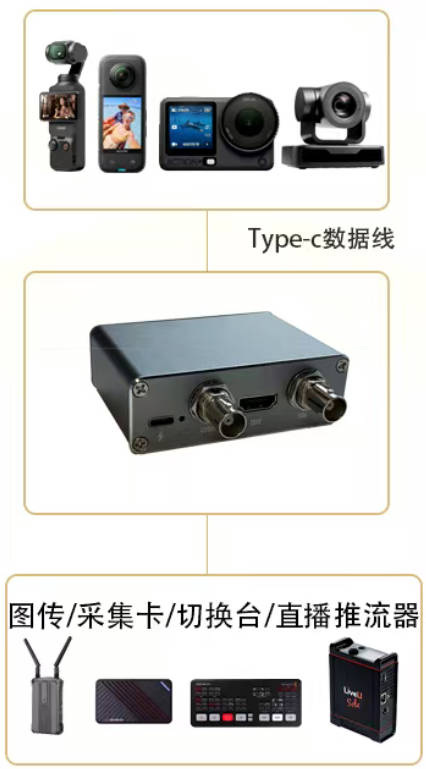

该方案支持多种主流运动相机和手持云台设备（如DJI Action系列、Pocket 3、Insta360、以及兼容标准的USB摄像头等）通过Type-C数据线将UVC视频流输入。转换盒在内部处理后，通过不同的输出接口，连接至图传发送器、视频采集卡、现场切换台或直播推流器。

2. 功能特点与场景展示

该设备在实际使用中展现出了良好的稳定性与实用性：

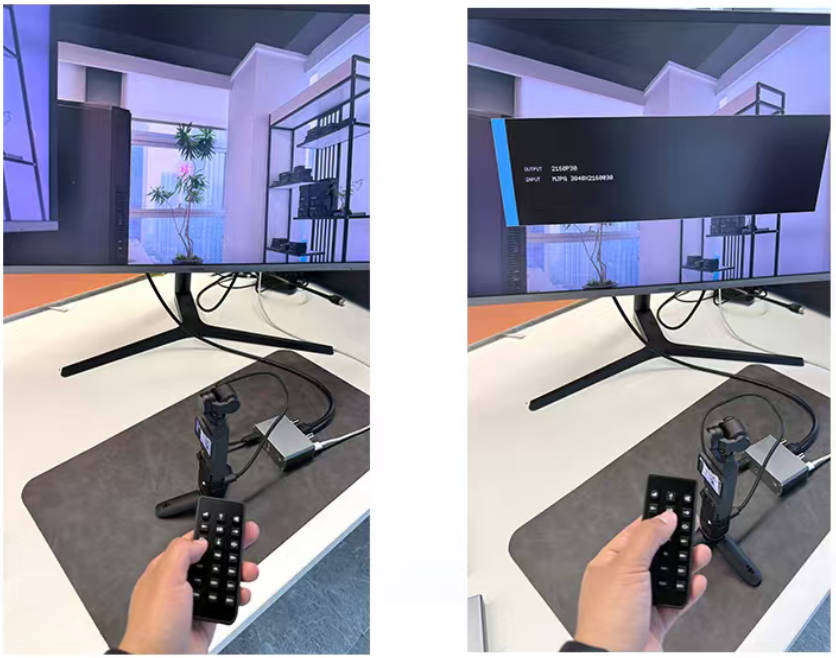

• 支持红外遥控：用户可在远处通过遥控器对镜头云台实施上下左右的移动控制，外壳上的红外孔对控制信号无遮挡。
• 横竖屏无损切换：配合显示屏支持横竖屏无损（无黑边）切换，满足短视频直播与传统电视横屏导播的多维度应用。
• 反向充电：支持快速反向供电，有效补充手持运动相机的续航能力。

四、不止J24，永锢可全品类承接各类转换器铝外壳定制

永锢不局限于J24型号的UVC转SDI转换器外壳定制，深耕音视频壳体行业多年，具备全系列铝型材壳体定制能力，覆盖全场景音视频转换设备需求：

● 覆盖全品类音视频设备壳体：可承接信号转换盒、采集卡、切换台、直播推流器、无线图传等各类音视频设备的铝外壳定制，适配不同功能、不同尺寸的设备需求。

● 全流程一站式定制服务：从尺寸裁切、面板开孔、丝印LOGO、表面工艺到批量组装配套，提供整套解决方案，省去客户多厂家对接的麻烦，可根据设备的接口布局、外观需求提供免费结构优化建议。

● 多型号型材可选储备：常备上百款标准铝型材截面，不同宽度、高度规格齐全，无需开模即可匹配不同功率、不同尺寸的音视频转换设备，大幅降低客户的研发与开模成本。

● 行业定制经验成熟：长期为音视频设备厂家、直播设备厂商定制壳体，熟悉信号转换设备的屏蔽要求、散热逻辑、接口布局，可根据客户的使用场景（如户外拍摄、直播演播室、会议教室）提供针对性的外壳定制方案。

五、 结语

在音视频技术日益多元化的今天，硬件设备的结构稳定度与环境适应力是保障视频传输质量的关键要素。永锢壳体J24一体式铝外壳不仅在工业设计上保持了规整与紧凑，更凭借高自由度的二次加工能力，承载了集多路转换、信号发射、红外遥控以及标准快拆接口于一身的信号转换盒外壳开发。如果您也正在寻找高导热性、高结构强度的转换器铝外壳定制服务，永锢提供的从“外观与结构设计方案”到“柔性智造一站式落地服务”，能够为您提供可靠的定制方案。
