交换机散热与防护：如何选择高品质交换机铝合金外壳

高功耗与恶劣工况下，如何通过合理的交换机外壳设计攻克散热与屏蔽难题？

随着工业物联网、5G通信以及高密度数据中心的快速发展，交换机需要处理的数据量呈几何级数增长。这导致交换机核心芯片（如Switch ASIC、PHY芯片、PoE电源模块）的功耗大幅上升。如果热量无法及时散发，芯片结温（Tj）过高，便会引发丢包、降频、甚至整机故障。

因此，结构工程师在设计硬件时，不仅要考虑PCB布局，更需要从整体结构上对交换机外壳进行优化，使其集机械保护、电磁屏蔽与高效散热于一体。本文将从热设计与材料学角度，探讨如何通过合理的机箱结构与材质选择来解决这些痛点。

一、 交换机热设计痛点：为什么传统的散热方案不够用？

传统的商业级交换机往往依赖风扇进行主动散热。然而，在以下几种特定应用场景中，主动散热方案面临严重局限：

• 多尘与高湿度环境（工业现场）： 风扇运转会吸入粉尘、潮气或腐蚀性气体，导致内部电路板积尘、短路或腐蚀。
• 高可靠性要求（免维护设备）： 风扇是机械部件，其平均无故障时间（MTBF）通常是整机中最短的环节。一旦风扇损坏，设备极易因过热而烧毁。

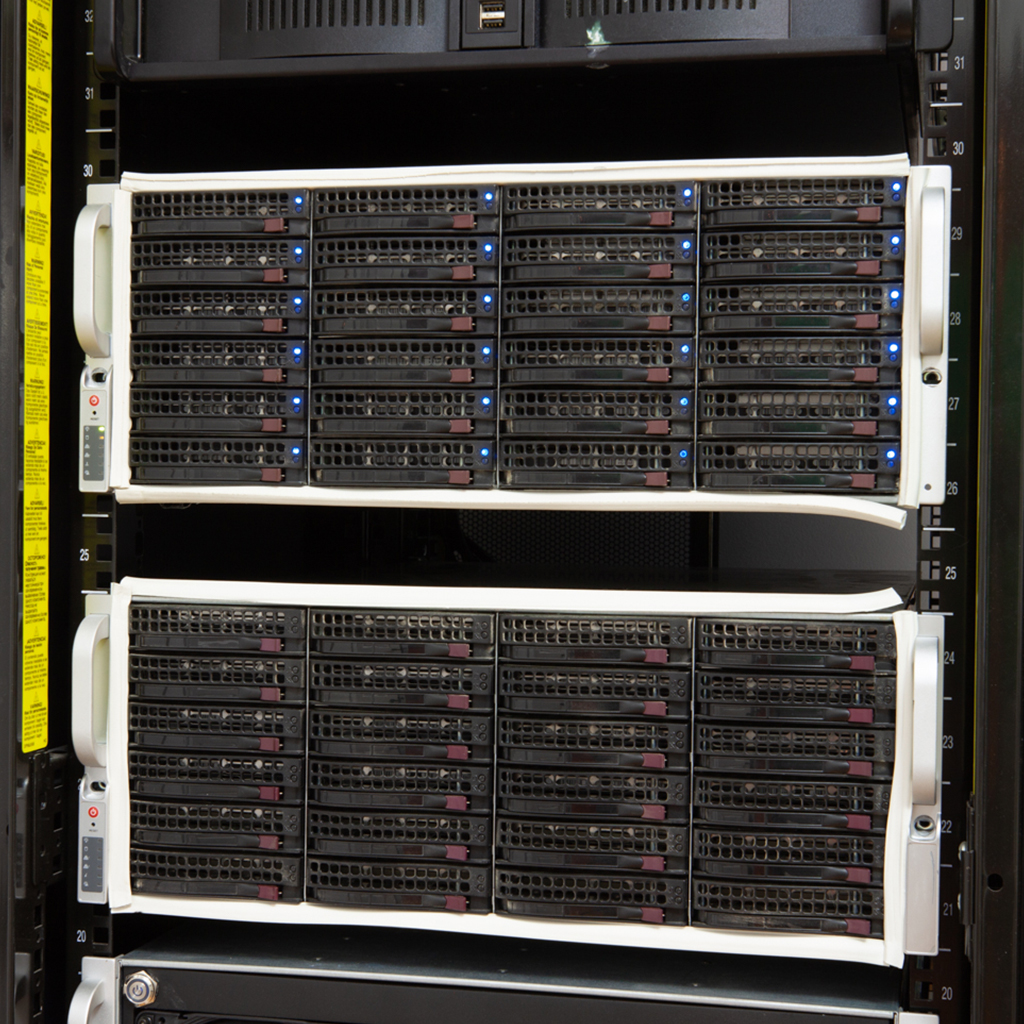

• 空间受限（紧凑型机架）： 在标准1U或1.5U等高度受限的机架空间内，风扇尺寸受限，风噪和风量难以取得平衡。

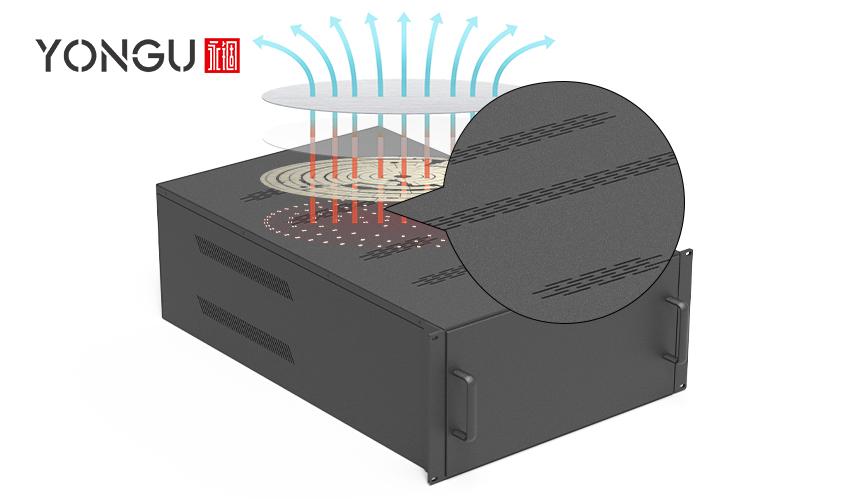

因此，“无风扇被动散热”逐渐成为工业级和高可靠性交换机设计的首选。而在此类设计中，交换机散热外壳扮演着至关重要的“散热器”角色——内部芯片的热量需要通过导热介质（TIM）传导到外壳上，再通过外壳的自然对流与辐射散发到外界空气中。

二、 交换机外壳材质的物理特性对比

在网络通信设备中，外壳材质直接决定了热传导速率和电磁屏蔽效能。下表对比了目前市面上常用的几种外壳材质：

材质类型	热导率 (W/m·K)	电磁屏蔽效能 (EMI)	结构强度与重量比	加工柔性（开孔与二次开发）	典型适用场景
铝合金 (如6063-T5)	~201	极佳 (天然屏蔽材料)	高强度，质量轻，利于减重	极高，适合高精度CNC和异形开孔	工业交换机、通信基站、19寸标准机架设备
冷轧钢板/钣金 (SGCC/SECC)	~50	优	较重，但在大尺寸结构下刚性好	中等，折弯及冲压成本低，但不易做复杂散热构造	常规商业机房交换机、台式中端设备
工程塑料 (PC/ABS)	<0.5	差 (需表面喷涂导电漆)	较低，易老化	低 (开模成本高，后期不易修改开孔)	家用SOHO交换机、低成本终端

分析可知，铝合金因具备优异的热导率、良好的抗腐蚀性及出色的机械加工适应性，成为了定制高可靠性网络外壳的理想基材。

三、 硬件开发中的定制化落地：一个典型设计场景

在实际硬件开发中，结构工程师往往会遇到这样的棘手场景：

某研发项目组正在开发一款应用于轨道交通旁侧的 19 英寸机架式工业交换机。因工作环境温度波动大且粉尘多，该设备必须采用无风扇设计。PCB上排布了16个千兆RJ45电口和4个万兆SFP+光口，发热功耗集中在中心ASIC芯片与光模块上。

如果使用传统的全平钣金机箱，金属板热导率不足且表面积有限，芯片结温在满载测试时超标。此外，由于研发阶段处于小批量试样期，工程师需要在外壳前后侧板上进行非标的异形孔定制（用于指示灯、接地柱、电源输入及高密度网口），如果重新开模，不仅模具费用高昂，交期也无法满足项目节点。如何平衡“散热性能”、“非标开孔灵活性”与“前期采购成本”成了项目的主要瓶颈。

针对这一类应用场景，佛山永锢提供的标准19寸1.5U铝合金机箱（如 19寸1.5U铝机箱定制产品）提供了一个契合度较高的平台。该款机箱采用 6063-T5 铝型材侧板与 5052-H32 铝板盖板组合结构，其备货尺寸为标准 W482mm * 1.5U * L250mm，能够无缝兼容标准机柜：

• 灵活的侧板散热样式： 侧板支持“带齿散热鳍片”选项。这种设计能直接将其转化为高效的交换机散热外壳，依靠侧板的型材齿状结构大幅增加空气接触面积，强化自然对流效率。
• 自由度高的二次加工： 前后面板支持按图纸进行CNC精密加工、激光切割开孔与防静电接地压铆等，很好地契合了交换机铝合金外壳定制的需求。
• 无起订量门槛： 支持一件起订。在研发试样与小批量验证阶段，工程师无需分摊高额的开模成本，即可获得兼具质感与实用性的外壳样品。

---

四、 常见问题解答 (FAQ)

Q1: 为什么在选择交换机铝合金外壳定制时，侧板的设计如此重要？

答：侧板不仅起到结构连接的作用，在被动散热设计中还是主要的散热通路。如果设备内部发热量大且无法使用风扇，可选配带散热齿（散热鳍片）的铝型材侧板。这样可以显著增大外壳与空气接触的表面积，通过自然对流带走内部芯片传导出的热量；若功耗较低或已有独立风道，则可选用平板侧板以保持外观整洁。

Q2: 铝合金外壳如何帮助交换机应对电磁兼容 (EMC) 挑战？

答：高速网络交换芯片在工作时会产生高频电磁干扰，容易影响周边设备或自身信号的传输质量。铝合金（如6063-T5和5052-H32）具有良好的导电性，当外壳各部件（面板、盖板、侧板）通过紧密装配并保持良好接地时，外壳能够形成一个相对完整的电磁屏蔽体，有助于抑制电磁波的泄露，辅助设备满足相关电磁兼容性要求。

Q3: 针对小批量或研发试样阶段，交换机外壳如何兼顾质量与成本？

答：传统的开模生产对起订量要求很高。为了解决这个问题，可以通过选择已经具备标准型材尺寸（如19英寸标准机架规格）的外壳底座，在此基础上进行面板定制开发。通过CNC、激光切割和数码喷印等工艺，在不改变机箱大框结构的前提下进行快速打样与小批量定制，从而兼顾外观精度、产品可靠性以及开发成本。
