在智能制造与自动化加工不断发展的背景下，数控机床对控制箱的功能性、可靠性以及操作体验提出了更高要求。 永锢围绕数控机床控制箱的应用场景，从产品定位、结构设计、工业美学、人机工程等多个维度展开设计探索， 打造兼具模块化扩展能力与工业品质感的控制箱解决方案。

一、项目背景与设计需求分析

本项目定位为高档数控机床控制箱研发设计，主要面向数控机操作人员使用场景。 传统控制箱通常以满足基础安装、防护和操作需求为主，在外观统一性、尺寸适配、结构扩展以及操作便利性方面仍存在优化空间。

针对工业设备长期运行、多环境应用的特点，本次设计重点关注以下需求：

● 提升控制箱整体视觉品质，增强工业设备专业感；

● 采用模块化结构，满足不同尺寸规格定制需求；

● 优化操作区域布局，提高设备使用舒适度；

● 平衡结构强度、加工成本与产品维护便利性。

二、产品现状调研与设计机会挖掘

通过对行业控制箱产品进行分析发现，当前市场产品大多采用型材与板材组合结构， 利用模块化方式实现尺寸变化，具备较好的生产灵活性。

调研结果显示，现有产品主要存在以下特点：

● 结构以标准化箱体为主，外观设计同质化较明显；

● 材料多采用金属结构，以满足工业环境强度需求；

● 部分产品增加旋转悬臂结构，实现多角度操作；

● 操作区域需要结合人体工程学进行进一步优化。

三、数控机床控制箱整体设计方案

1. 模块化箱体结构设计

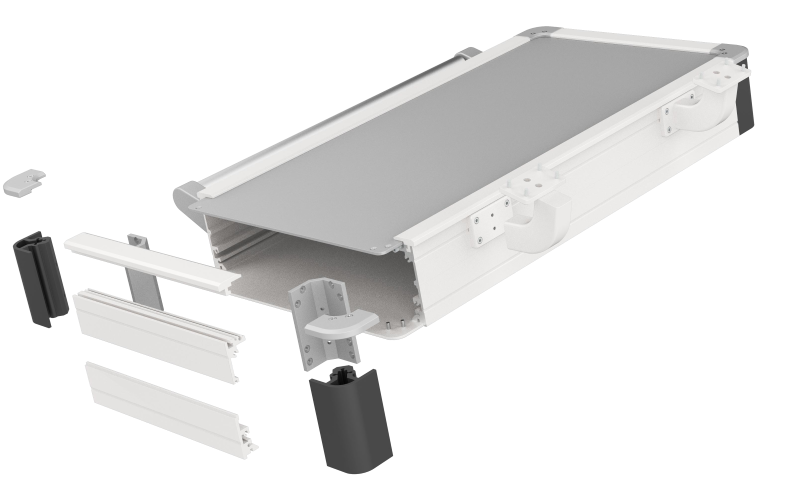

永锢采用型材拼接与板材组合的结构方案，通过标准化组件实现尺寸灵活调整。 箱体前后采用板材结构，侧边采用型材框架，在保证结构强度的同时降低制造成本， 并方便后续不同规格产品开发。

设计方案规划多个厚度规格，通过调整型材侧板实现不同空间需求，满足不同应用场景下的安装要求。

设计模块	设计特点
箱体结构	型材与板材组合，支持尺寸调整

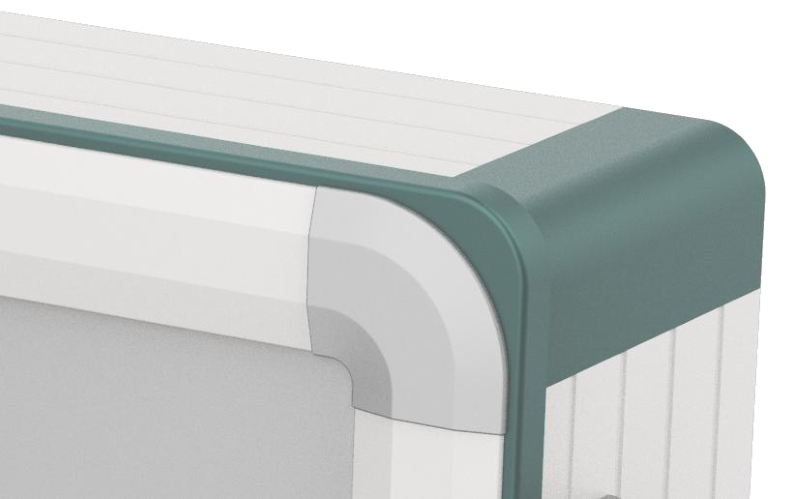

表面处理	亚光喷涂处理，提升工业质感
扩展方式	支持操作台、支臂等功能模块扩展

2. 外观与CMF设计优化

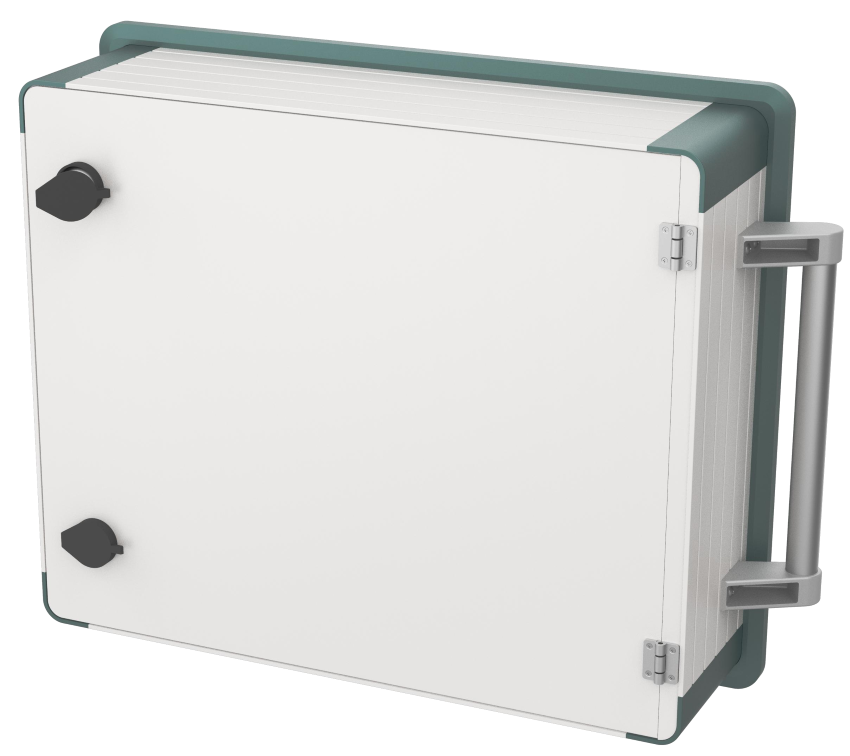

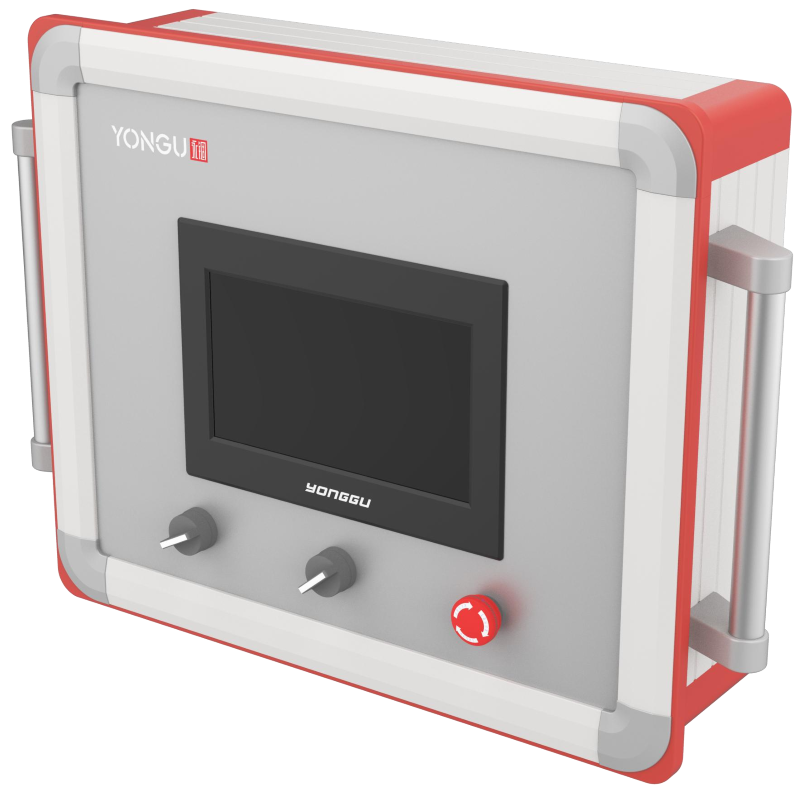

在外观设计方面，产品采用简洁现代的工业设计语言，通过色彩搭配与细节处理， 降低传统工业设备的厚重感，使控制箱更符合高端智能制造设备的整体形象。

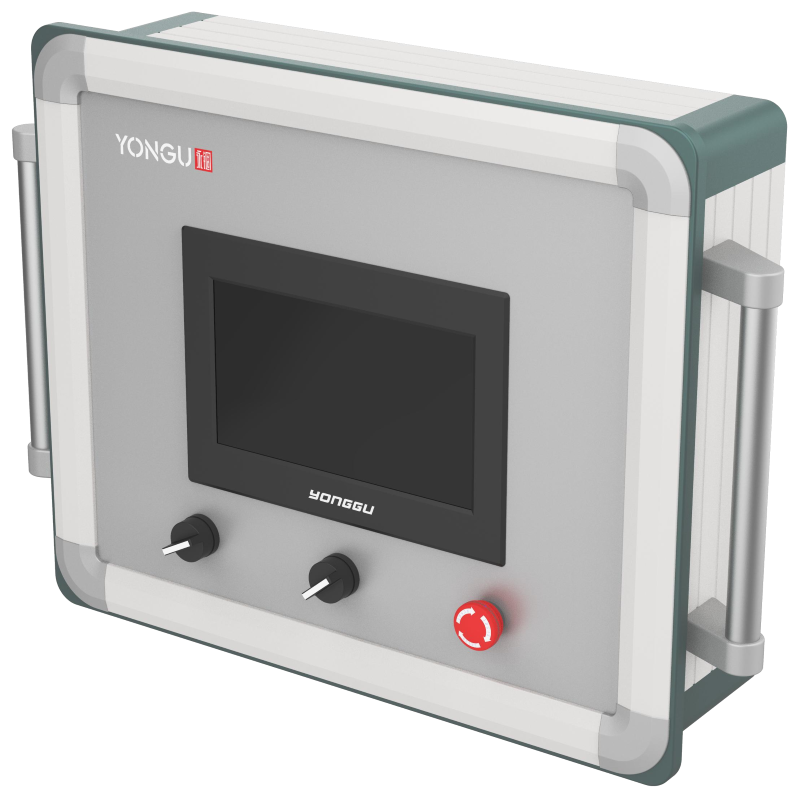

● 采用简洁面板设计，方便客户进行功能开孔定制；

● 两侧设置握持结构，提高设备移动与调整便利性；

● 统一设计语言，使机箱与操作组件形成整体视觉效果。

四、人机工程与操作体验优化

1. 操作台角度优化

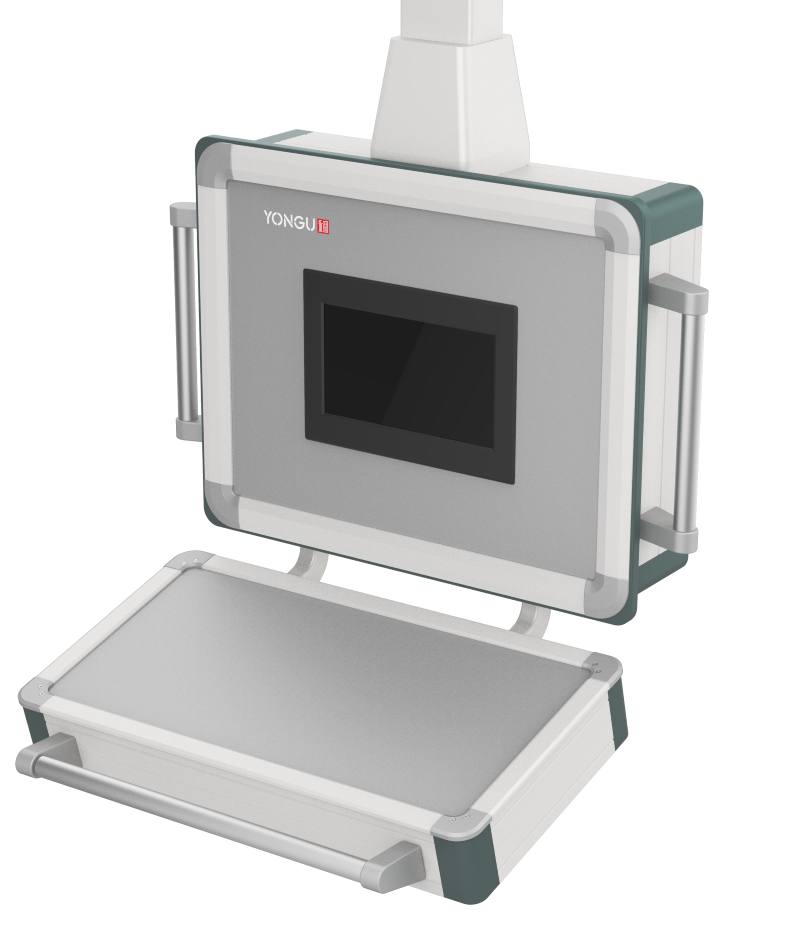

针对操作人员长时间使用需求，设计方案增加倾斜操作台结构，使控制区域与机身形成合理夹角， 降低操作疲劳，提高按键、显示区域的可视性。

2. 键盘架与扩展功能设计

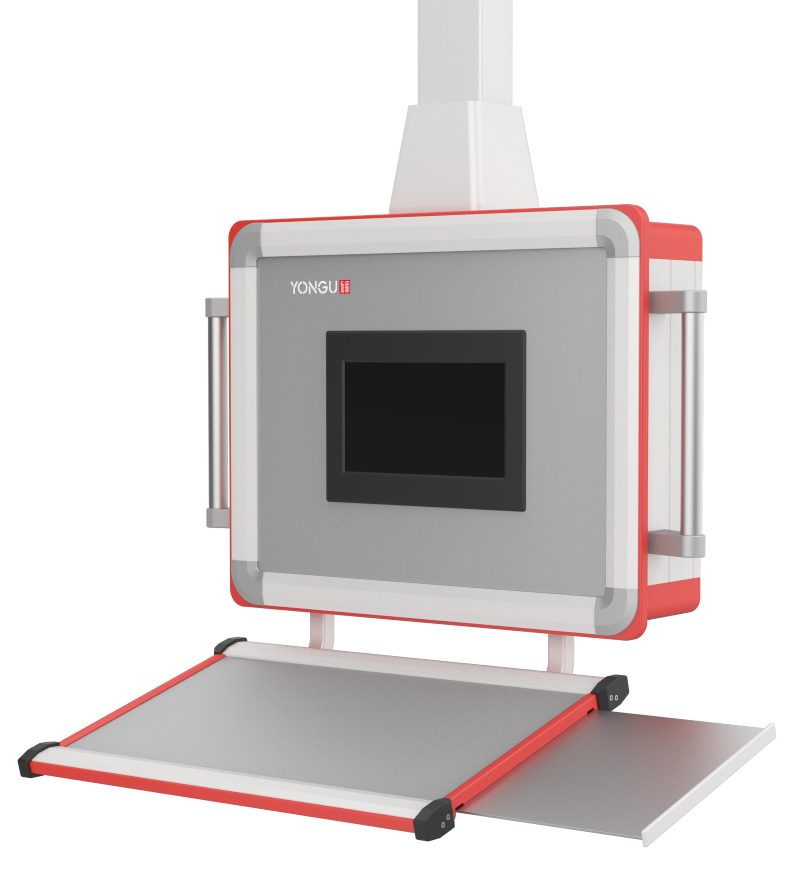

设计中增加键盘架扩展模块，并结合侧向空间设计鼠标放置区域， 进一步完善人机交互体验，使设备操作更加便捷。

五、结构细节与制造可行性分析

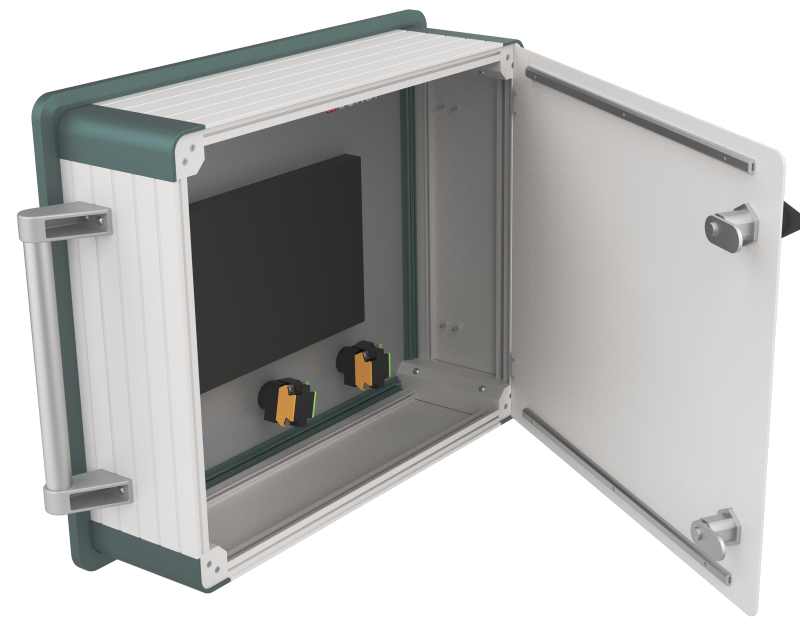

为了满足工业产品批量制造需求，设计过程中充分考虑零部件加工方式和装配效率。 箱体结构采用模块化连接方式，通过标准型材、连接件以及表面处理工艺， 实现稳定生产与后期维护。

● 型材结构承担主要支撑功能，提高箱体稳定性；

● 连接件实现快速装配，降低生产复杂度；

● 模块化设计方便后续功能升级和尺寸调整。

六、项目设计价值总结

通过本次数控机床控制箱设计案例，永锢围绕工业设备实际应用需求， 完成了从产品研究、结构规划、外观设计到人机体验优化的完整设计流程。

最终方案不仅满足工业设备可靠性要求，同时提升了产品视觉品质和操作体验， 为数控设备控制终端提供了更加灵活、高效的设计方向。
