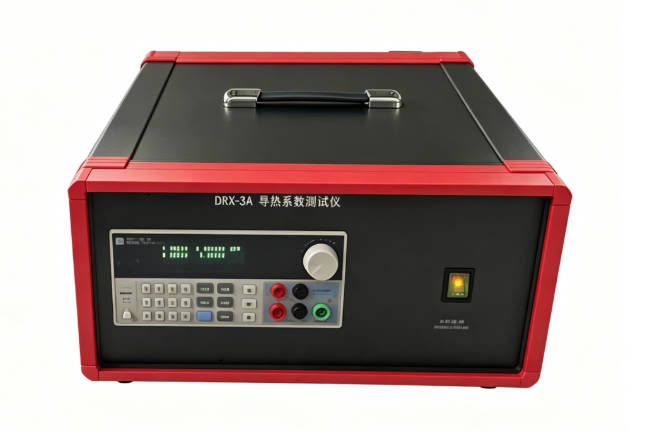

导热系数测试仪外壳设计与定制

导热系数测试仪主要用于材料热物理性能精准检测，涵盖热线法、护热平板法、瞬态平面热源法等多种测试原理，设备运行高度依赖温场稳定性、环境抗干扰性与结构精密性。铝合金壳体凭借导热均匀、结构稳定、易精密加工、电磁屏蔽性好的特性，成为该类精密检测仪器的首选壳体方案。在壳体设计与定制过程中，需围绕温场控制、测试精度、结构密封、抗干扰及环境适配等核心要求开展，保证测试数据精准可靠、设备长期稳定运行。

一、导热系数测试仪壳体核心设计要求

设计维度	核心要求	精度与性能指标
温场稳定性	减少外界温度波动干扰，避免壳体局部导热不均，维持测试腔恒温环境	壳体温度梯度≤±0.1℃，无明显热点/冷点
结构精密性	传感器、加热模块、试样压合机构定位精准，壳体不变形、不位移	安装孔位公差±0.05mm，平面度≤0.1mm
电磁屏蔽性	阻隔外部电磁干扰，避免温度采集、信号放大电路出现数据漂移	屏蔽效能30~60dB，接地电阻≤0.1Ω
密封与隔热	测试区域密封隔热，防止热量流失与空气对流，兼顾整机散热	测试腔隔热密封，整机表面温升≤2℃
环境防护	实验室/工业现场防尘、防溅水，耐轻微腐蚀，易清洁	防护等级IP54及以上，表面耐酒精擦拭

二、壳体铝材选型与厚度配置

导热系数测试仪属于精密检测设备，铝材需兼顾导热均匀性、结构刚性与加工精度，常用选型如下：

1. 6061-T6铝合金：强度高、尺寸稳定性好，适合主体框架、加热区安装面板，厚度3.0~5.0mm
2. 6063-T5铝合金：导热均匀、挤压成型性好，适用于外壳主体、散热面板，厚度2.0~3.0mm
3. 5052铝合金：耐蚀性强，用于实验室高湿、洁净环境壳体，厚度2.0~2.5mm

试样测试区域面板优先选用高平整、低热阻铝材，保证加热模块与试样接触均匀，杜绝因壳体形变导致测试误差。

三、精密结构设计要点

3.1 测试腔与主体分区结构

壳体采用内外双层分区设计，内层为测试恒温腔，用于安装加热片、温度传感器、试样夹持机构；外层为电气控制仓，放置电源、采集板、驱动模块，实现热区与电路区物理隔离，避免热量与电磁相互干扰。分区隔板加装隔热棉安装位，减少热传导干扰。

3.2 传感器与加热模块安装结构

传感器安装孔采用CNC精确定位，同轴度与平面度严格管控，确保温度探头与试样、加热面贴合紧密；加热模块安装面做平面精加工，避免局部间隙导致温场失真；试样压合部位设置加强筋结构，防止长期压合导致壳体形变。

3.3 走线与装配结构

内部走线采用隐藏式线槽，区分温度信号线、电源线与驱动线，避免信号干扰；预留标准航空插头、USB、网口等数据接口安装位；壳体开合部位采用定位销+锁紧螺丝结构，保证反复开合后装配精度不变。

四、温控与热管理结构设计

导热系数测试仪自身发热较低，热设计重点为恒温保温而非强制散热：

1. 测试腔内壁预留隔热材料卡槽，适配气凝胶、玻璃棉等保温材料，降低环境温度影响
2. 壳体外侧设置被动散热细纹，均匀散逸电路区微量热量，避免局部积热
3. 高精密机型可在控制区设置微型静音风扇位，形成微对流散热，不影响测试腔温场
4. 避免大面积镂空开孔，防止外界气流进入测试区域造成温度波动

五、电磁屏蔽与抗干扰设计

1. 整机采用全铝合金封闭结构，拼接缝隙加装导电泡棉，保证壳体导电连续性
2. 电气仓与测试腔之间设置屏蔽隔板，抑制加热模块开关干扰对微弱温度信号的影响
3. 接口部位采用屏蔽式插座安装结构，外壳设置专用接地端子，实现可靠接地
4. 面板显示窗口采用导电透光膜，兼顾显示与屏蔽需求，防止电磁泄漏

六、防护等级与环境适配设计

1. 实验室标准机型：防护等级IP54，防尘防溅水，表面易清洁，适合材料检测实验室、高校科研机构；
2. 工业现场机型：防护等级IP65，全密封结构，防水防尘，耐油污、粉尘，适配生产线上材料快速检测；
3. 壳体边角做圆角处理，避免磕碰损伤，底部设置防滑减震脚垫，减少桌面振动对测试精度的影响。

七、加工工艺与表面处理

1. 主体结构：CNC精密加工+折弯成型，关键平面进行研磨处理，保证平面度
2. 表面处理：哑光阳极氧化（耐指纹、耐刮擦）、拉丝阳极氧化（外观精致），适合实验室精密仪器
3. 标识工艺：面板按键、刻度采用激光雕刻，耐久不脱落，可适配设备操作标识
4. 装配工艺：壳体组件采用销钉定位，保证批量生产一致性，降低装配误差

八、不同测试原理壳体适配方案

测试方法	壳体结构特点	适配壳体方案
热线法测试仪	小型试样腔，低发热，便携/台式两用	一体化紧凑型铝壳，单侧隔热，简易屏蔽结构
护热平板法测试仪	大尺寸测试腔，高低温测试，恒温要求高	双层隔热壳体，加强框架结构，分区屏蔽
瞬态平面热源法测试仪	超精密传感器，低干扰要求，高稳定性	全密封高刚性铝壳，完整屏蔽结构，超平安装面

九、导热系数测试仪壳体定制服务

我们提供导热系数测试仪铝合金壳体一站式定制服务，可根据测试原理、试样尺寸、温场范围、接口配置与外观需求，开展结构设计、精密加工、隔热屏蔽优化与批量生产。支持从样机打样到量产交付，针对温场均匀性、安装精度、电磁干扰等核心问题提供专项优化，为精密热性能检测设备提供稳定、可靠、高精度的结构壳体支撑，满足科研实验室与工业检测场景的长期使用需求。
