工业控制网关仪器铝合金外壳定制案例 H23型号型材加工解决方案

工业控制网关仪器作为工业自动化领域的核心设备，对配套外壳的材质、精度、防护性和适配性有着严苛要求。本文以H23型号工业控制网关仪器铝合金外壳定制为例，详细解析6063/5052铝型材的选材逻辑、喷砂墨玉黑阳极氧化的表面处理工艺及全流程精细化加工方案，为工业控制设备外壳定制提供专业参考，精准解决工业场景下外壳耐腐蚀、高适配、强防护的核心需求。

一、工业控制网关铝合金外壳核心定制参数

本次工业控制网关仪器铝合金外壳定制为专属化量体裁衣设计，所有参数均贴合设备实际安装与使用需求，核心定制参数如下：

• 应用场景：工业控制网关仪器
• 定制型号：分体式铝外壳H23
• 定制尺寸：125*51*250mm
• 核心型材：6063铝型材、5052铝型材
• 表面处理：阳极氧化-喷砂墨玉黑

二、铝型材科学选材逻辑 适配不同部件需求

工业控制网关外壳各部件的功能不同，对材质的力学性能、加工性能要求也存在差异，本次定制根据上/下壳体、前后挡板的使用特性，精准选用不同牌号铝型材，实现性能与加工的双重优化：

• 壳体主体（上/下壳体）：选用6063-T5铝型材，该材质具备优异的成型性、高强度和良好的热塑性，淬火敏感性低，适合精密加工，能为工业控制网关内部元器件提供稳固的防护结构，同时良好的导热性可辅助设备散热，适配网关仪器长时间运行的需求。
• 挡板部件（前/后挡板）：选用5052-H32铝型材，该材质拥有出色的耐腐蚀性、韧性和冷加工性能，折弯成型效果佳，表面氧化处理适配性强，能有效抵御工业车间的潮湿、粉尘等复杂环境侵蚀，延长挡板的使用寿命。

三、各部件精细化加工工艺及详细参数

本次H23型号工业控制网关铝合金外壳定制，针对上壳体、下壳体、前后挡板的结构特点设计差异化加工流程，从切割、CNC加工到表面处理，每一道工序均严格把控精度，同时搭配碳钢镀镍十字沉头螺丝，实现外壳的无缝装配。各部件核心加工参数及工序如下表所示：

部件名称	部件尺寸(mm)	材料信息	表面处理	核心加工工序
上壳体	125-51-250	6063-T5	喷砂墨玉黑	锯—攻牙—喷砂—氧化—包装
下壳体	125-51-250	6063-T5	喷砂墨玉黑	锯—CNC—倒角—攻牙—喷砂—氧化—包装
前挡板	125-51	5052-H32	喷砂墨玉黑	激光切割—倒角—手动拉丝—喷砂—氧化—包装
后挡板	125-51	5052-H32	喷砂墨玉黑	激光切割—倒角—手动拉丝—喷砂—氧化—包装
碳钢镀镍十字沉头螺丝	M3X6（头部厚度1.4mm，螺纹直径M3，螺杆长度6mm，头部直径4.5mm）	碳钢	/	/

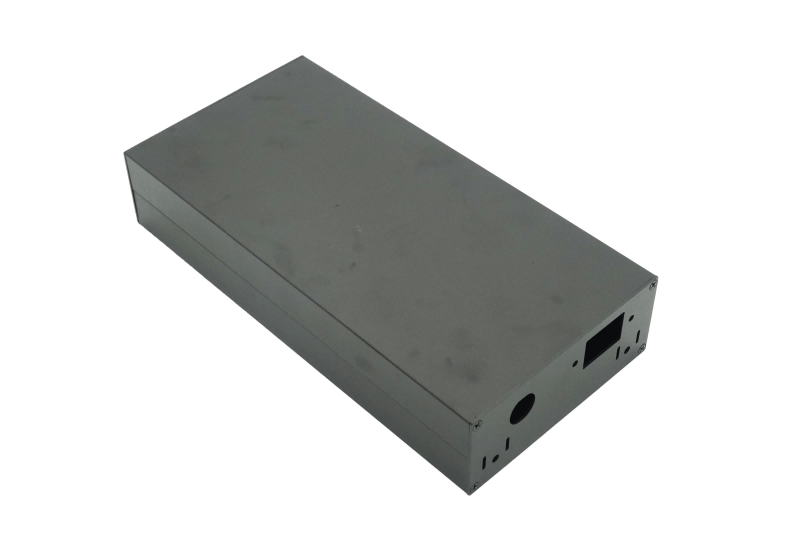

工业控制网关仪器铝外壳细节展示

四、喷砂墨玉黑阳极氧化工艺 打造工业级防护外壳

本次定制采用阳极氧化-喷砂墨玉黑的组合表面处理工艺，并非单纯的外观美化，而是针对工业控制场景的功能性防护设计，实现了防护性、耐磨性与工业美学的高度统一：

1. 喷砂处理：先通过精密喷砂让铝型材表面形成均匀细腻的粗糙纹理，去除基材表面杂质的同时，大幅增加表面积，为后续阳极氧化膜提供稳固的附着基础，避免氧化膜脱落。
2. 阳极氧化：在喷砂处理后进行阳极氧化，在铝合金表面生成一层致密的氧化铝防护膜，硬度可达200-500HV，能有效隔绝空气、水分和腐蚀性物质，解决工业车间潮湿、粉尘带来的外壳腐蚀问题，同时提升外壳的抗划痕、抗物理磨损能力。
3. 墨玉黑染色：氧化膜形成后进行墨玉黑专业染色，颜色融入氧化膜内部，不会像传统油漆那样脱落、剥落，深黑色表面还具备良好的热辐射率，可辅助网关仪器散热，同时消除光线反射干扰，适配工业现场的使用环境。

五、工业控制网关铝合金外壳定制核心优势

本次H23型号工业控制网关仪器铝合金外壳定制，从选材、加工到表面处理，全流程围绕工业设备的使用痛点设计，核心优势体现在三个方面：

• 精准适配：125*51*250mm的定制尺寸，搭配差异化的加工工序，让外壳与工业控制网关仪器的内部元器件、接口完美贴合，实现无缝装配，避免因尺寸偏差影响设备运行。
• 工艺精密：壳体采用CNC加工保证结构精度，挡板使用激光切割实现0.1mm级精准切割，倒角、攻牙等细节工序处理到位，去除锐角和毛刺，既提升装配便捷性，又避免应力集中导致的部件损坏。
• 工业级防护：6063/5052铝型材的科学选材，搭配喷砂墨玉黑阳极氧化工艺，让外壳同时具备高强度、耐腐蚀性、耐磨性和散热性，能适应工业车间的复杂环境，延长网关仪器的整体使用寿命。

工业控制网关仪器的外壳定制是设备稳定运行的重要保障，本次H23型号铝合金外壳定制案例，通过科学的选材、精细化的加工和功能性的表面处理，完美适配工业控制网关的使用需求。在工业自动化设备外壳定制中，只有结合设备场景、部件功能进行专属化设计，才能打造出兼具防护性、适配性和耐用性的优质外壳。
