在现代军工自动化、航空航天、工业控制以及高端测试测量领域，基于标准化模块化架构的系统设备扮演着不可替代的角色。而承载这些核心板卡与背板的“骨架”与“铠甲”——系统机箱，其架构的演进直接决定了设备的数据吞吐量、可靠性以及环境适应能力。
目前市场上主流的高端总线机箱主要包括 VME、CPCI、CPCIe、PXIe、VPX 五大类。这五种机箱有何渊源？特性和应用场景有什么不同？在定制和设计这些高端机箱时，又需要依托哪些顶级制造工艺？本文将为您进行权威梳理。
• 诞生背景与特性：VME 是历史最悠久的标准之一（IEEE 1014），最初诞生于上世纪80年代。它采用并行总线架构，以其极其坚固的机械结构和高可靠性著称。尽管其数据传输带宽（VME64x最大为320MB/s）已显得相对落后，但在对实时性和稳定性要求极高、不需要极高带宽的场景中，依然有着顽强的生命力。
• 应用领域：传统军工设备、早期轨道交通信号系统、重型工业控制系统。• 诞生背景与特性：由PICMG组织制定，核心思想是将个人电脑成熟的PCI局部总线标准移植到专用的坚固欧洲卡（Eurocard）标准上。它具有热插拔能力，前出线或后走线灵活，抗震性能优于传统商用工控机，最大带宽可达532MB/s（64位/66MHz）。
• 应用领域：电信通讯设备、轨道交通（如列车控制和乘客信息系统）、电力自动化。• 诞生背景与特性：随着PCI逐渐被PCI Express（PCIe）取代，CPCI也顺理成章演进到了CPCIe（PICMG EXP.0）。它保留了CPCI的机械规范（3U/6U），但背板总线升级为基于点对点的PCIe高速串行连接，极大地消除了带宽瓶颈，系统总带宽轻松达到数 GB/s 甚至更高。
• 应用领域：高端工业图像处理、高性能医疗仪器设备、雷达数据预处理。• 诞生背景与特性：由PXI系统联盟（PXISA）主导，专门针对自动化测试与测量开发。它在CPCIe的PCIe总线基础上，增加了高精度的定时和同步触发总线（如100MHz差分系统时钟、星型触发器等）。PXIe机箱不仅具备极高的数据吞吐量（系统最高超24GB/s），更能保证多个模块之间的纳秒级同步。
• 应用领域：航空航天测试台、半导体测试设备、射频和微波测量、汽车电子测试。• 诞生背景与特性：VPX是作为VME标准的“终极接班人”而诞生的，旨在解决国防和航空航天应用中对极高带宽和恶劣环境的适应性。VPX放弃了插针连接器，转而采用可支持10Gbps以上速率的MultiGig RT2高速防弹级连接器，支持PCIe、SRIO、以太网等交换式互连结构。它支持巨大的单槽功耗（可达百瓦以上），分为风冷和液冷/导冷两种严苛标准。
• 应用领域：先进雷达、电子战、声纳数据处理、航空电子设备。为更清晰地呈现其差异，下表引用了各大标准组织（VITA, PICMG, PXISA）的基础规范数据进行横向对比：
| 机箱类型 | 数据传输速率 | 机械结构特点 | 应用领域 | 热插拔功能 |
|---|---|---|---|---|
| CPCI 机箱 | 133MB/s | 欧式卡结构，坚固耐用 | 工业控制、通信等 | 支持 |
| PXIe 机箱 | 最高 16GB/s | 结合 PCI Express 与 CompactPCI 结构 | 测试测量、自动化 | 支持 |
| VME 机箱 | 40MB/s | 欧洲卡尺寸标准，高可靠性 | 工业控制、军事、航空航天 | 支持 |
| VPX 机箱 | 最高 60GB/s | 基于 VITA 46 标准，高速串行差分信号传输 | 军事、航空航天、高性能计算 | 支持 |
| CPCIe 机箱 | 最高 16GB/s | 结合 CompactPCI 机械与 PCI Express 电气特性 | 工业、军事 | 支持 |
设计并制造一款合格的CPCI/PXIe/VPX系统机箱，远不止于“做个铁皮壳子”。高端机箱集成了精密结构学、热力学与电磁兼容（EMC）学，其生产制造对厂家的工艺有着极其严苛的要求。
1. 极端的散热（Thermal Management）：
VPX机箱单槽功耗可能高达130W，整机超千瓦。这不仅要求机箱具备科学的风道设计（如自下而上拔风冷却），对于无法使用风扇的高空或高粉尘恶劣环境，还必须使用导冷设计（Conduction Cooling）。这需要使用高导热率铝合金（如6061-T6），通过高精度的 CNC精密铣削加工 制造出具有散热鳍片的实心机箱壁。
2. 严密电磁屏蔽（EMI/RFI Shielding）：
测试测量（PXIe）和雷达通信（VPX）对噪声极为敏感。机箱的拼接处、前后面板缝隙必须处理得天衣无缝。通常工艺上需要机壳表面进行导电氧化（SurTec 650 或 阿洛丁处理）而非绝缘的阳极氧化，并配合铍铜簧片或导电橡胶条实现整体法拉第笼效应。
3. 高抗震与结构强度（Shock & Vibration）：
军工或车载环境下的持续震动极易导致背板断裂。机箱的主体框架需要利用定制的高强度铝挤压型材进行横梁固定，导轨（Card Guides）的公差需控制在±0.1mm以内，确保板卡插入时不晃动、受力均匀。
在满足上述严苛的设计与工艺要求时，永锢壳体 提供了高度契合的解决方案。永锢的服务和工艺完美对接了这五类总线机箱的制造需求：

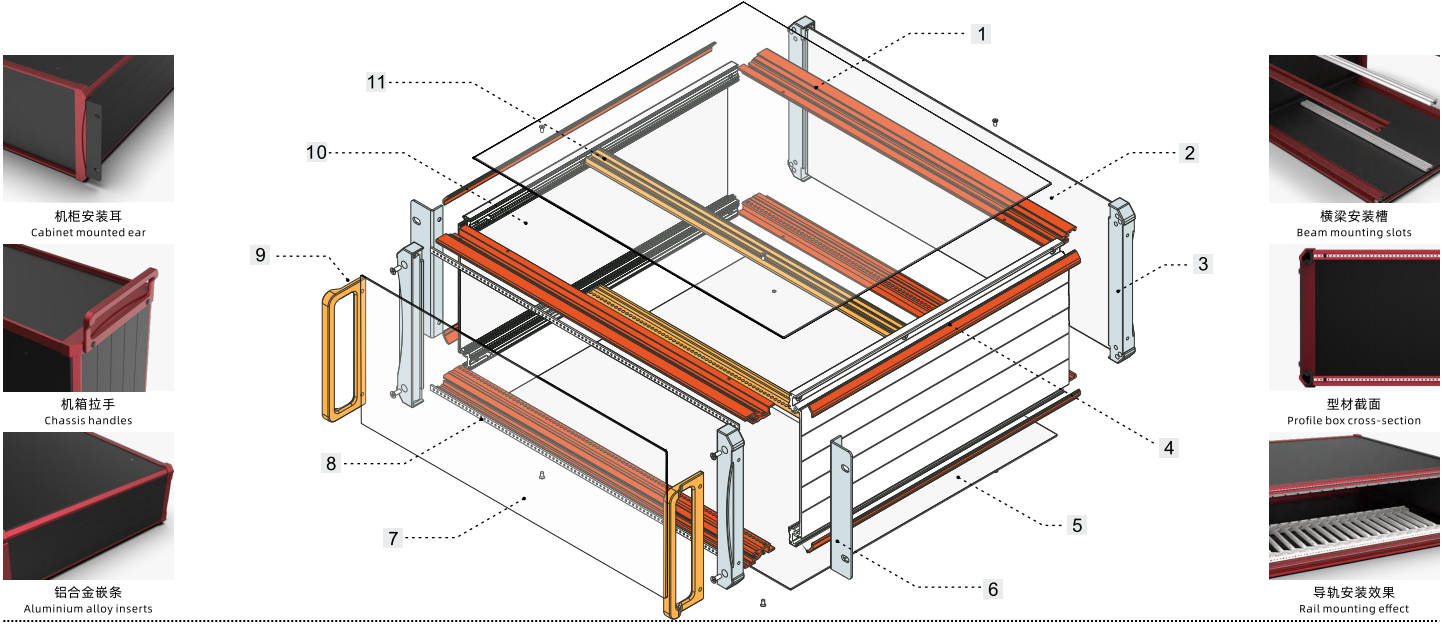

• 铝型材挤压与钣金结合技术：对于需兼顾重量与强度的 CPCI / PXIe 19英寸上架机箱，永锢具备海量的铝型材开模经验。通过专属的铝挤型材作为承重横梁，搭配精密数控钣金外壳，实现稳固的机箱架构。
• 超高精度的 CNC 加工能力：针对VPX导冷机箱复杂的散热槽道和极高尺寸精度要求，永锢壳体的多轴CNC加工中心可以对整块航铝进行一次成型的铣削，确保导冷结构（Cold Plate）与背板之间的完美贴合。
• 全面的表面处理体系：永锢壳体不仅支持各类定制喷涂与阳极氧化美化外观，更能提供符合军工、电子测试标准的导电氧化与钝化处理，辅以专业的EMC屏蔽方案，为高端PXIe和VPX机箱解决电磁干扰的痛点。
• 一站式深度定制服务：从前期的面板孔位开槽、防误插导轨设计，到风扇盘布局及连接器预留，永锢壳体工程师能够深入对接客户的总线系统需求，加速高端装备的落地过程。
Q1：VME和VPX机箱的外形尺寸都是3U/6U，它们里面的板卡可以通用或互相兼容吗？
A： 绝对不能。虽然均采用欧洲卡(Eurocard)尺寸标准，但VPX彻底改变了背板连接器形式（从VME的插针式改为了MultiGig RT2无引脚晶圆防弹连接器），背板电气定义也从并行总线变成了高速串行，两者在物理和电气上均互不兼容。
Q2：如果我原先购买了大量标准的PXI测量模块，能直接插进新的PXIe机箱中使用吗？
A： 视插槽类型而定。PXIe机箱的背板通常设计有“混合插槽（Hybrid Slot）”，混合插槽向下兼容PXI-1（32位PCI总线）模块。但如果是纯粹的PXIe专用插槽，或是机箱的系统控制槽，是不能插入普通PXI模块的。
Q3：定制VPX导冷机箱与传统风冷机箱在物理结构上的最大区别是什么？
A： 最大的区别是背板槽道设计与外壳材质。导冷VPX机箱内部不设风扇，不通过气流接触板卡。板卡四周装有楔形锁紧块（Wedgelocks），机箱的卡槽位则是全金属实心的散热肋，依靠楔形锁将板卡的热量传导到机箱实心外壁，再通过外壁或外部水冷底座散出。因此导冷机箱外壳往往是由极厚的铝块通过CNC铣削加工而成。
Q4：为什么工业控制开始逐渐抛弃CPCI转而采用CPCIe？
A： 数据量的爆发式增长。现代工控引入了高清工业相机视觉质检和多轴实时运动控制，原本CPCI最高500多兆的带宽难以处理未经压缩的高清实时图像数据流，而CPCIe凭借多通道PCIe总线，单槽即可提供数GB/s的传输能力，完美解决数据瓶颈。
Q5：我们在定制这类总线机箱时，如何评估机箱的散热性能是否达标？
A： 评估核心指标主要有：系统总风量（CFM）、槽位风阻、散热余量以及单槽最大散热功耗。对于高端应用，通常需要厂家提供热流体动力学（CFD）仿真测试，确保即使在装满发热板卡的极限运行状态下，每个卡槽的最热点（Hot Spot）也不超过器件额定温度范围。
Q6：为了防静电和抗电磁干扰，机箱的表面处理应该如何选择？
A： 千万不要对所有的拼接缝和导轨进行阳极氧化（因为阳极化后表面绝缘）。应当选用像永锢壳体提供的本色导电氧化或黄六价铬/三价铬防腐导电转化涂层工艺。它既防腐又能导电，使各个金属面板通过连接紧固件保持良好的电连续性，从而形成绝佳的屏蔽舱。
结语：无论是主打兼容与工控的CPCI(e)，代表测量仪器巅峰的PXIe，还是扛起国防重任的VPX，架构背后的本质都是对极限环境的征服以及对数据交换的渴望。为这些高精密系统打造一个完美契合、稳定抗造的金属庇护所，寻找如永锢壳体般具备全制程掌控能力与专业方案的定制合作伙伴，将是项目成功最关键的环节之一。
